輸送帶與滾筒配合的改進作者：中澳橡膠    發布時間：2019-02-28    點擊次數：

       輸送帶與滾筒配合的改進

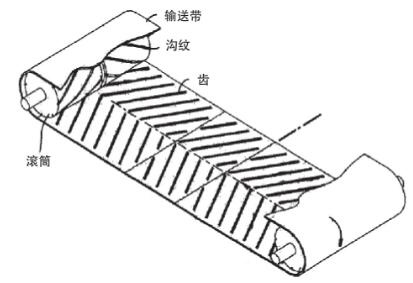

       1、人字形相配合
        如圖1所示，輸送帶內表面的齒以相同的間隔向傳動側的外部延伸，每對齒的形狀為人字形條紋，也可以是魚骨形條紋；驅動滾筒則采用圖1左圖的結構，輸送帶上的條紋與驅動滾筒上的溝紋相嚙合。由于傳動結束表面傾向于輸送帶的行進方向，上述嚙合結構可以固有的引導并防止輸送帶橫向偏移。

                       圖1 人字形相配合

                                  圖2

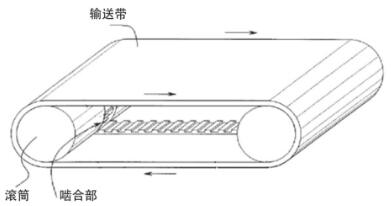

        2、正齒形相配合
        如圖2所示，在一條完整的輸送帶中部通過膠黏劑或熱硫化工藝固定一條正齒形驅動帶，與此同時，在驅動滾筒的中部設置一段與上述正齒形驅動帶相配合的溝紋，驅動帶的齒和驅動滾筒的溝紋組成了嚙合。如此設計可以由于驅動帶是通過膠黏劑或熱硫化工藝固定在輸送帶的內表面，這樣就使得輸送帶的完整性，從而不會出現局部應力過大；而且具備更大的承載能力；由于驅動帶和驅動滾筒的嚙合位置位于輸送帶的中部，使得其可以適應更加惡劣的環境。
